Plan Bras à montant pour Boki 2051/2551

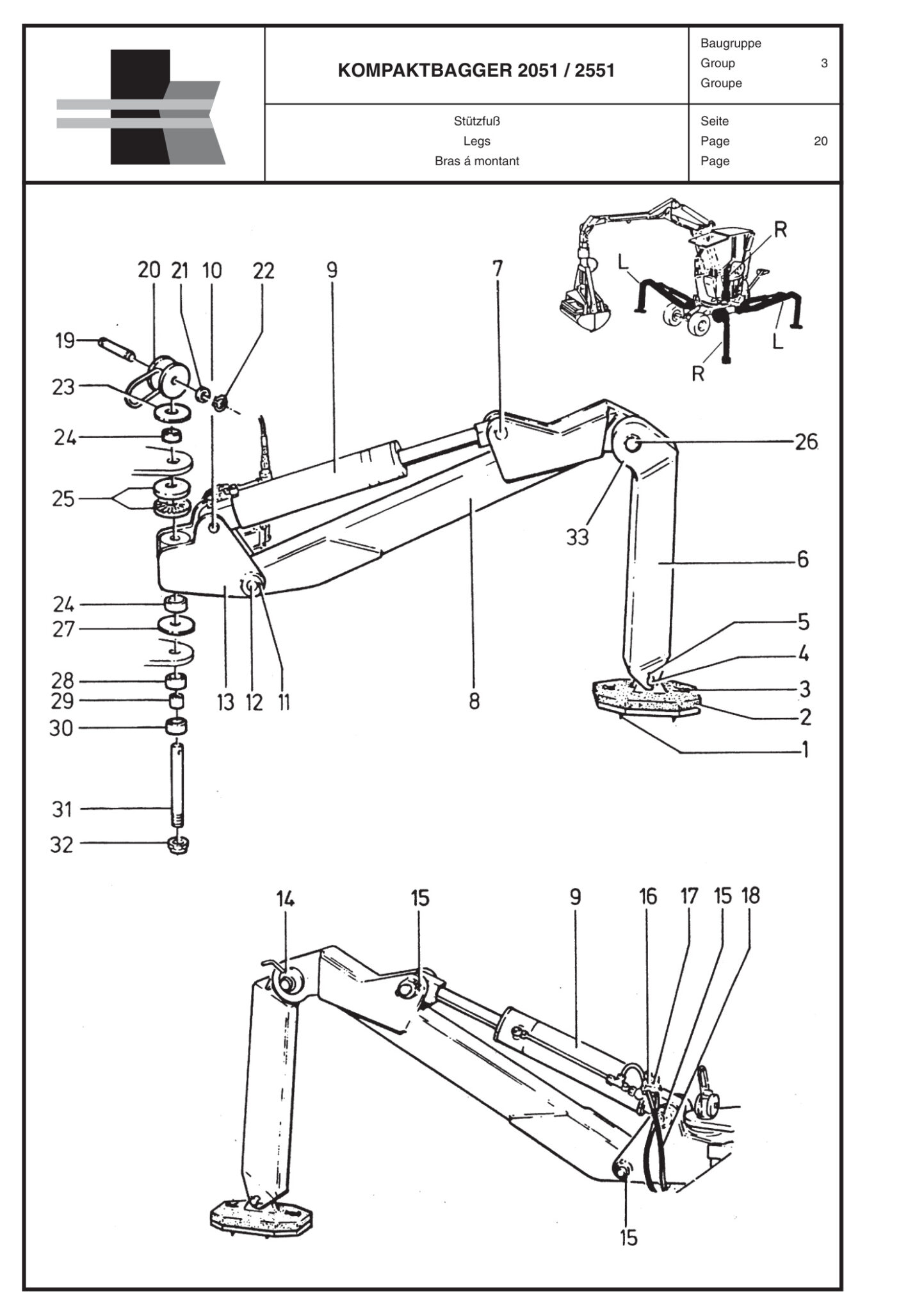

Vue éclatée pour la pelle araignée Boki 2051/2551 Tous numéros :

Bras à montant

Retrouvez toutes les références compatibles avec la pelle araignée Boki 2051/2551 Tous numéros. Le tableau indique la quantité recommandée et le prix unitaire.

#	Parts #	Nom produit	Prix unitaire ht.
1	117	Crampon	2,05 € ht.
2	118	Plaque d'appui	424,40 € ht.
3	500	Spring clip 5 x 3	5,15 € ht.
4	119	Boulon 20 x 85	97,76 € ht.
5	120	Manchon de serrage 6 x 40 DIN 1481	3,06 € ht.
6	121	Montant inférieur exécution : Gauche	1 197,43 € ht.
6	122	Montant inférieur exécution : Droit	1,12 € ht.
7	1004	Boulon 30 x 125	56,84 € ht.
8	1049	Montant supérieur exécution : Gauche	2 106,88 € ht.
8	1050	Montant supérieur : Droit	2 228,13 € ht.
9	BOKI_0009	Cylindre hydraulique	—
10	1051	Boulon 30 x 1 55	691,42 € ht.
11	25	Douille de bronze 3040	26,39 € ht.
12	1052	Boulon 30 x 165	78,80 € ht.
13	7419	Support-pied exécution : Gauche	1 144,39 € ht.
13	7420	Support-pied exécution : Droit	1 144,39 € ht.
14	129	Ecrou de manette M 30 x 1,5	217,46 € ht.
15	497	Rondelle élastique 8 DIN 127	1,15 € ht.
15	496	Ecrou M 8 DIN 934	2,65 € ht.
15	529	Vis M8 x 60	3,82 € ht.
16	589	Panneau a`recoverm. p. support 15/15	3,94 € ht.
16	140	Collier de serrage 15/15	6,66 € ht.
17	497	Rondelle élastique 8 DIN 127	1,15 € ht.
17	496	Ecrou M 8 DIN 934	2,65 € ht.
17	541	Vis M 8 x 40	3,22 € ht.
18	BOKI_0010	Tuyau hydraulique	—
19	7723	Boulon 12 x 70	22,73 € ht.
20	7424	Excentrique	257,67 € ht.
21	1057	Douille 1 21 0 DU	5,99 € ht.
22	1058	Arrêtoire 12 x 1,0 OIN 471	2,48 € ht.
23	141	Ressort d'assiette A80	22,00 € ht.
24	132	Douille 4026 DU	22,57 € ht.
25	248	Disque denté	59,87 € ht.
26	134	Boulon fileté	107,62 € ht.
27	141	Ressort d'assiette A80	22,00 € ht.
28	380	Douille 5030 DU	14,09 € ht.
29	371	Douille 4030 DU	13,93 € ht.
30	7423	Douille	74,27 € ht.
31	7425	Boulon 40 x 300	212,20 € ht.
32	139	Ecrou d'arrêt M 30 x 1,5	35,21 € ht.
33	9025	Disque denté	234,95 € ht.

#1Parts # 1172,05 € ht.

Crampon

#2Parts # 118424,40 € ht.

Plaque d'appui

#3Parts # 5005,15 € ht.

Spring clip 5 x 3

#4Parts # 11997,76 € ht.

Boulon 20 x 85

#5Parts # 1203,06 € ht.

Manchon de serrage 6 x 40 DIN 1481

#6Parts # 1211 197,43 € ht.

Montant inférieur exécution : Gauche

#6Parts # 1221,12 € ht.

Montant inférieur exécution : Droit

#7Parts # 100456,84 € ht.

Boulon 30 x 125

#8Parts # 10492 106,88 € ht.

Montant supérieur exécution : Gauche

#8Parts # 10502 228,13 € ht.

Montant supérieur : Droit

#9Parts # BOKI_0009—

Cylindre hydraulique

#10Parts # 1051691,42 € ht.

Boulon 30 x 1 55

#11Parts # 2526,39 € ht.

Douille de bronze 3040

#12Parts # 105278,80 € ht.

Boulon 30 x 165

#13Parts # 74191 144,39 € ht.

Support-pied exécution : Gauche

#13Parts # 74201 144,39 € ht.

Support-pied exécution : Droit

#14Parts # 129217,46 € ht.

Ecrou de manette M 30 x 1,5

#15Parts # 4971,15 € ht.

Rondelle élastique 8 DIN 127

#15Parts # 4962,65 € ht.

Ecrou M 8 DIN 934

#15Parts # 5293,82 € ht.

Vis M8 x 60

#16Parts # 5893,94 € ht.

Panneau a`recoverm. p. support 15/15

#16Parts # 1406,66 € ht.

Collier de serrage 15/15

#17Parts # 4971,15 € ht.

Rondelle élastique 8 DIN 127

#17Parts # 4962,65 € ht.

Ecrou M 8 DIN 934

#17Parts # 5413,22 € ht.

Vis M 8 x 40

#18Parts # BOKI_0010—

Tuyau hydraulique

#19Parts # 772322,73 € ht.

Boulon 12 x 70

#20Parts # 7424257,67 € ht.

Excentrique

#21Parts # 10575,99 € ht.

Douille 1 21 0 DU

#22Parts # 10582,48 € ht.

Arrêtoire 12 x 1,0 OIN 471

#23Parts # 14122,00 € ht.

Ressort d'assiette A80

#24Parts # 13222,57 € ht.

Douille 4026 DU

#25Parts # 24859,87 € ht.

Disque denté

#26Parts # 134107,62 € ht.

Boulon fileté

#27Parts # 14122,00 € ht.

Ressort d'assiette A80

#28Parts # 38014,09 € ht.

Douille 5030 DU

#29Parts # 37113,93 € ht.

Douille 4030 DU

#30Parts # 742374,27 € ht.

Douille

#31Parts # 7425212,20 € ht.

Boulon 40 x 300

#32Parts # 13935,21 € ht.

Ecrou d'arrêt M 30 x 1,5

#33Parts # 9025234,95 € ht.

Disque denté
